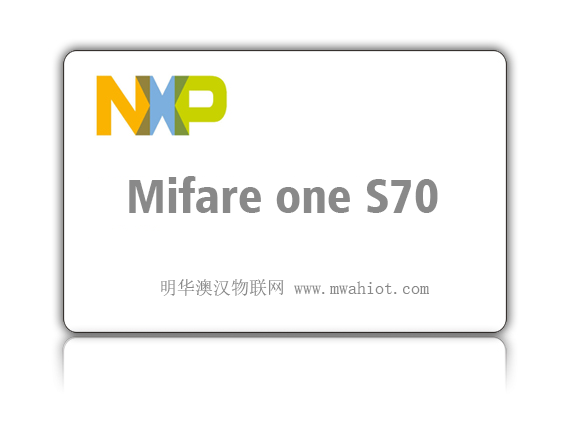

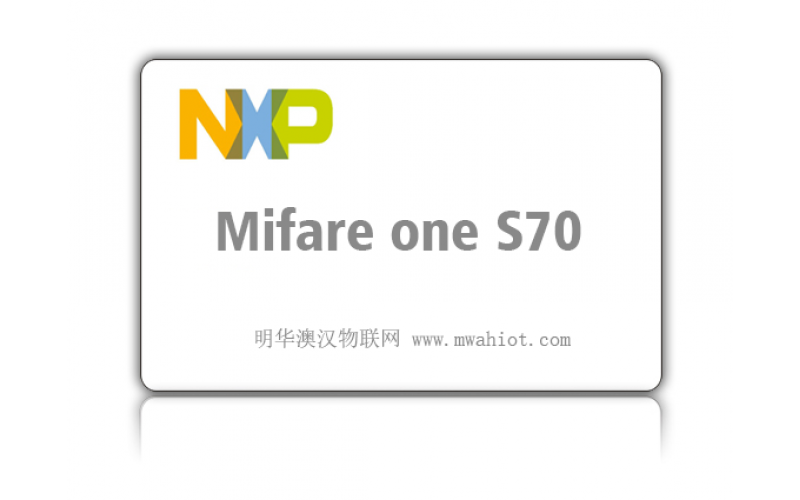

NXP Mifare 1 IC S70卡
采用NXP MF1 IC S70制作的非接觸智能卡，通常簡稱S70卡，符合ISO14443A標準，4或7字節UID，4K數據存儲區，數據有密鑰保護?？商峁┌卓?，印刷卡，紙質不干膠標簽，鑰匙鏈，TOKEN，且有多種大小規格及薄卡和厚卡。
采用NXP MF1 IC S70制作的非接觸智能卡，通常簡稱S70卡，符合ISO14443A標準，4或7字節UID，4K數據存儲區，數據有密鑰保護?？商峁┌卓ǎ∷⒖?，紙質不干膠標簽，鑰匙鏈，TOKEN，且有多種大小規格及薄卡和厚卡。主要應用：門禁、考勤、會議簽到、身份識別、物流、工業自動化、各種會員卡、如售飯、地鐵、公交代幣卡、俱樂部等電子消費、電子門票、動物識別、目標跟蹤、洗衣管理、各種一卡通等等。
性能參數
- ●通訊速率： 106Kbps
- ●讀寫距離： 0 ～ 100mm
- ●讀寫時間： 1 ～ 5ms
- ●工作溫度： －20℃ ～ +55℃
- ●擦寫壽命： >100,000次
- ●數據保存： >10年
- ●外形尺寸： ISO標準卡 85.6x54x0.82
- ●封裝材料： PVC、PET、PETG、0.13mm銅線
- ●封裝工藝： 超聲波自動植線/自動碰焊
- ●執行標準： ISO14443A
- ●可供尺寸： 85.6×54，83×20，70×40，50×50，45×45，45×28，44×20，38×38，35×30
● 防 沖 突：同一時間可處理多張卡
● 半雙工通訊方式
● 在無線通訊過程中通過以下機制來保證數據完整
● 防沖突機制
● 每塊有16位CRC糾錯
● 每字節有奇偶校驗位
● 檢查位數
● 用編碼方式來區分“1”、“0”或無信息
● 信道監測（通過協議順序和位流分析）
● 支持多卡操作
● 防沖突機制
同一時間內可處理多張卡，并且在處理卡片時，可防止突發的讀或?qū)懟蜃x寫中斷現象
● 動態讀寫
當對某張卡片進行處理時，其它卡可進入或離開射頻區域
● 快速防沖突協議
每增加一張卡對整個處理過程來說僅增加1ms
● 材料：PVC
● 尺寸：符合ISO10536標準
● 工作溫度：-20℃至50℃（濕度為90%）
● 無電池：無線方式傳遞數據和能量
● 芯片加工技術：采用高速的CMOS EEPROM工藝
● 組成部分：一個芯片和一個簡單的線圈
● 安全性：
● 三次相互認證（ISO／IEC DIS 9798-2）
● 通訊過程中所有數據均加密以防止信號截取
● 每一扇區有相互獨立的密碼
● 每張卡的序列號是全球唯一的，有32位
● 傳輸密碼保護
● 支持一卡多用的存儲結構
● 8K位EEPROM，無電池
● 分為16個扇區支持多種應用
● 每個扇區包括4塊
● 塊是最小的讀寫單位，每塊包含16個字節
● 每個扇區有自己的一組密碼
● 用戶可靈活地定義每一扇區的訪問條件
● 運算能力：加和減
● 數據保持10年
● 典型處理時間
● 識別一張卡3ms（包括復位應答和防沖突）
● 讀一個塊2.5ms（不包括認證過程）
4.5ms（包括認證過程）
● 寫一個塊＋讀控制
12ms（不包括認證過程）
14ms（包括認證過程）
● 典型交易過程<100ms
